MF網格尺寸的選擇

在精密注塑模具中，產品前期的仿真分析起到了重要的指導模具設計的作用，而網格的劃分恰恰起到了決定性的作用。

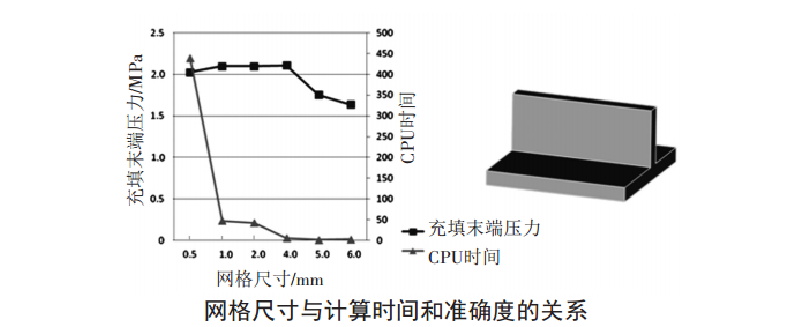

網格劃分時，網格尺寸決定了模擬結果的準確 度和模擬時間。一般而言，雙層面網格數量控制在8 萬以內，3D網格數量控制在100萬以內，并在保證產品分 析精度的條件下盡可能減少網格數量。如圖所示，零件 尺寸為20 mm×20 mm×8 mm，厚度為2 mm，當網格尺寸越 大時，模擬時使用的CPU時間越短，當網格尺寸從0.5 mm 提高到1 mm時，CPU時間從450降到50，從1 mm提高到6 mm時，CPU時間變化不大;但當網格尺寸為5 mm和6 mm 時，充填末端壓力明顯變小，模擬計算的準確度下降。因 此，為了提高模擬的準確度沒有必要一味地縮小網格尺寸，也不能為了提高模擬效率，一味地增大網格尺寸。

一般來說，網格尺寸選擇制品厚度的1～2倍時，既可以保證模擬的準確度，也能兼顧模擬效率。
