UG軟件重用庫的建立

文/精密模具科:謝添

一、 設計崗位現狀

在設計過程中部分標準件的繪制需要采用外掛進行調用，但是外掛中的實體與假體可能與我們公司的標準存在不一致的情況，導致調用后返工修改等情況。

二、 UG8.0重用庫的使用

UG8.0在這一方面擁有一自帶的標準件庫，其優點在于調用簡單，數據庫維護方便等特點。相對外掛來說，UG8.0自帶重用庫雖然不可調整，但其調用便捷?？山Y(jié)合其優點與外掛進行配套使用，方便我們?cè)O(shè)計與生產。

三、 UG8.0重用庫的建立

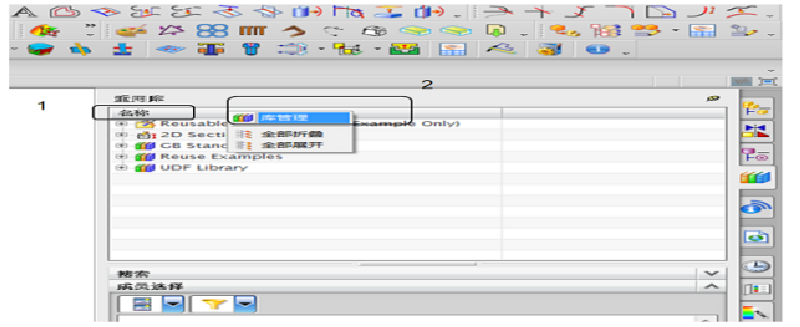

1、建立重用庫，右鍵點擊重用庫下的名稱。

2、彈出庫管理，左鍵點擊庫管理。

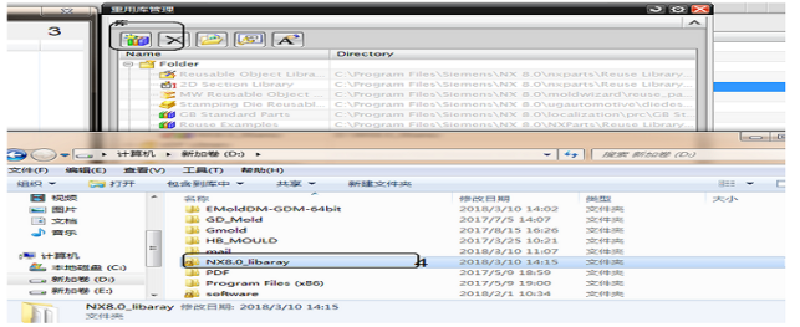

3、點擊新建重用庫。

4、準備重用庫文件夾。

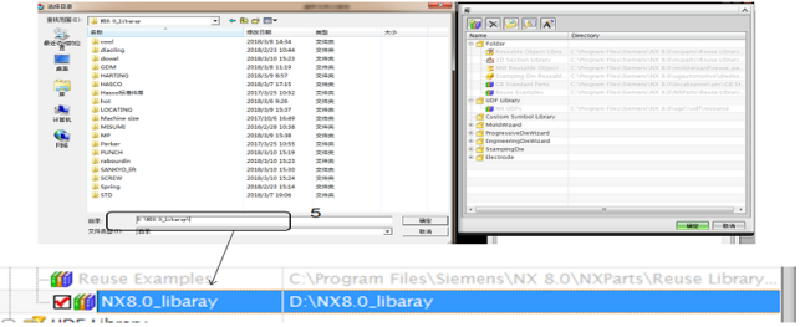

5、選中重用庫文件夾，確定。已建好。

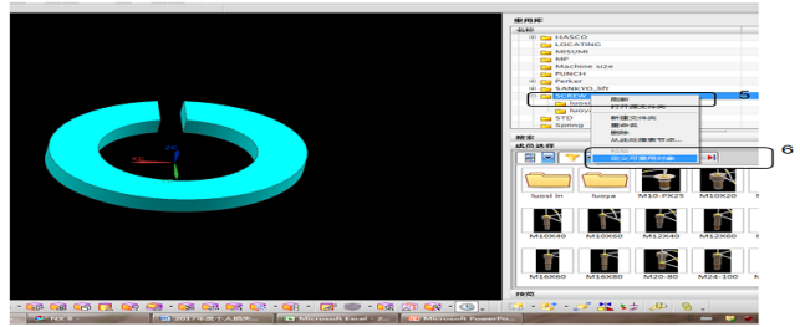

6、準備標準件實體，例如M6彈簧墊圈，放入SCREW文件夾，右鍵點擊SCREW文件夾。

7、點擊定議可重用對象。

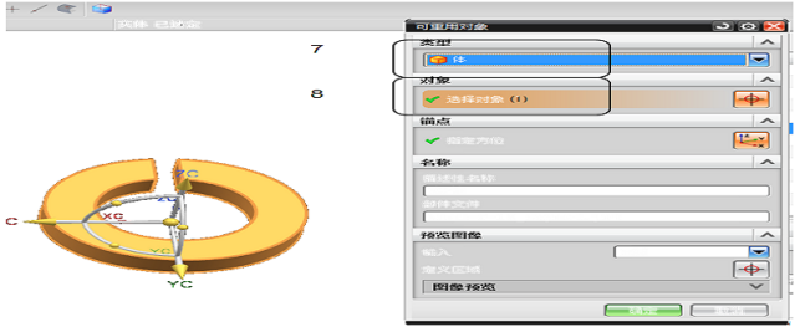

8、類型選擇體。

9、選準備的好實體。

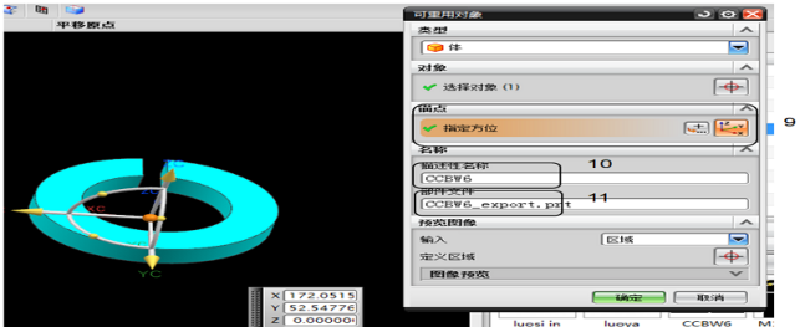

10、指定方位選實體底部圓心。

11、名稱改為CCBW6(不可中文)。

12、部件名稱改為CCBW6 _export.prt(不可中文)。

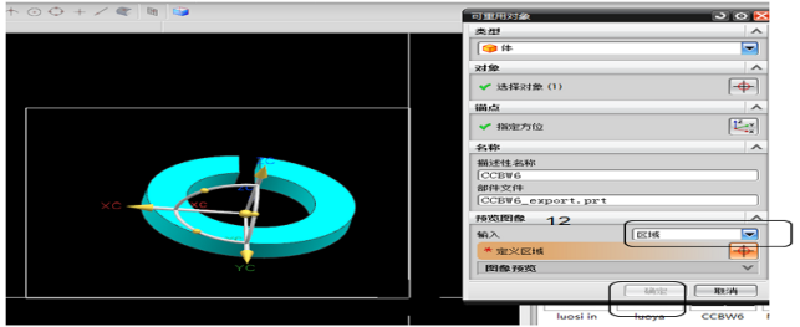

13、輸入選區域，鼠標左鍵畫框拍照。

14、確定。

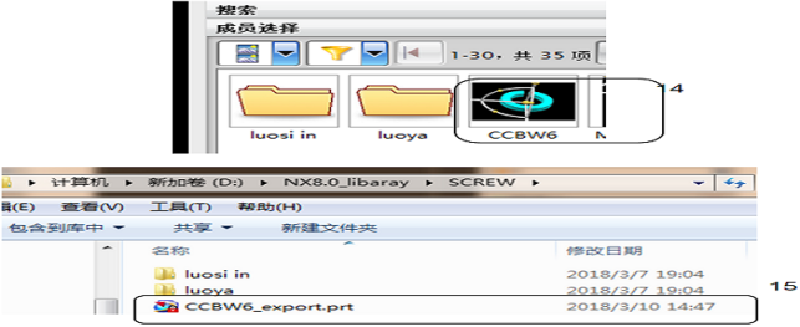

15、已生成標準件。

16、已生成標準件UG檔。

17、應用時，鼠標左鍵按住CCBW6，拖進UG圖檔中，點選螺絲平面。

18、點選螺絲圓心，如圖。

19、粘貼方法，選無(添加是求和的意思)。

20、點確定。完成標準件調入。
